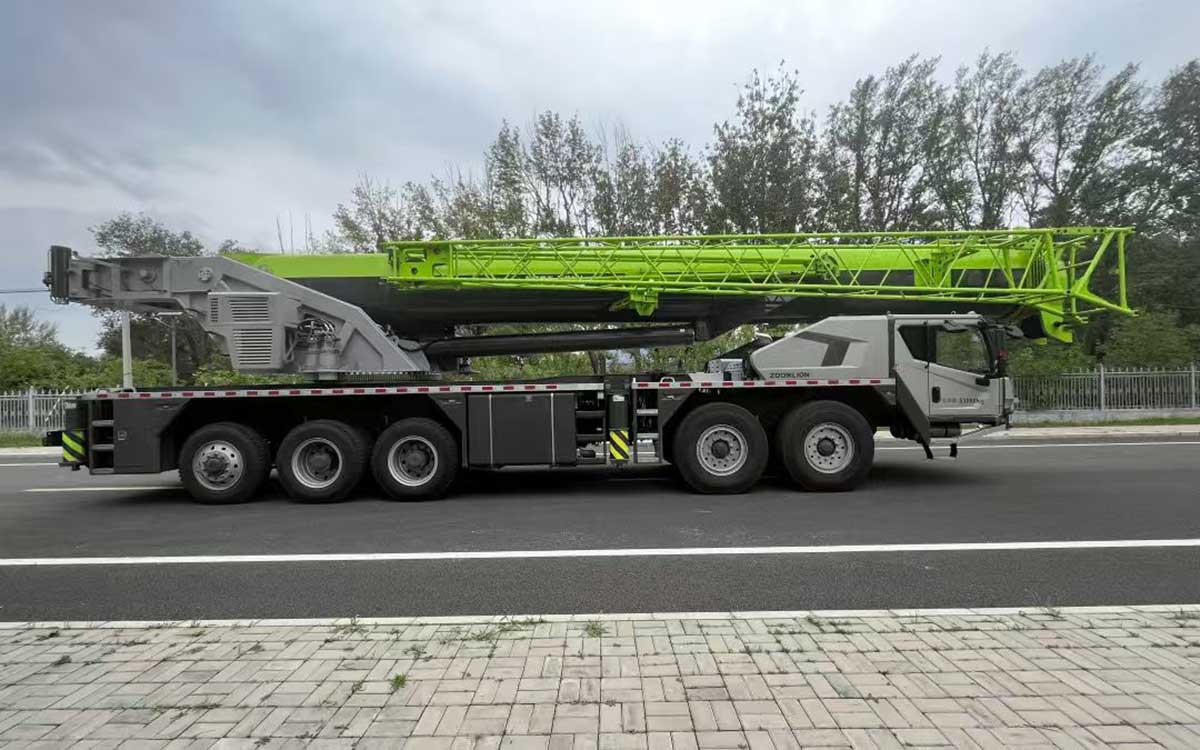

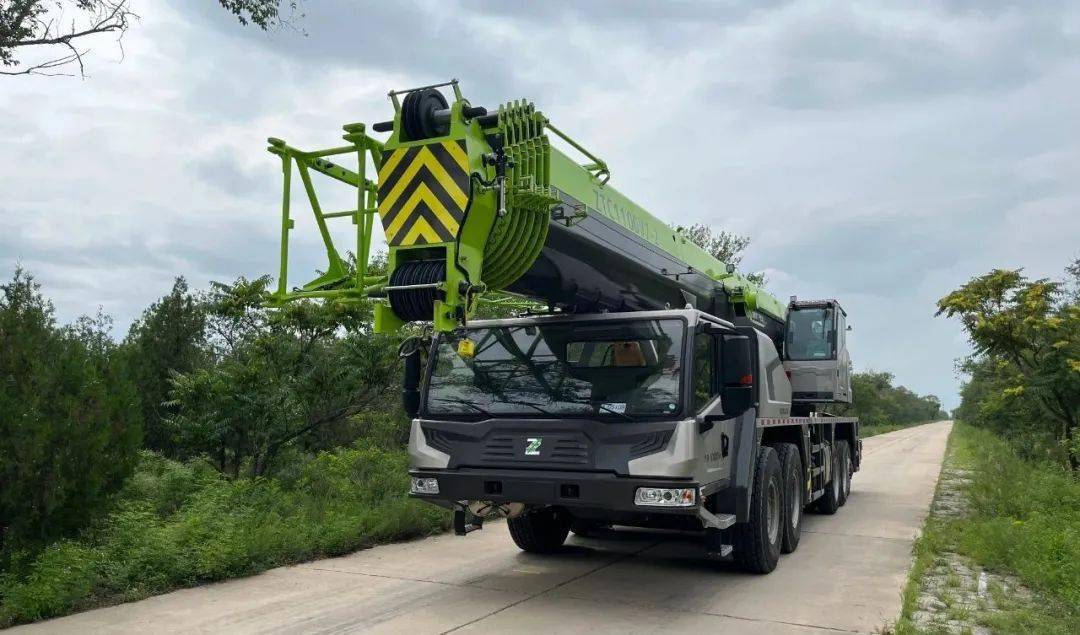

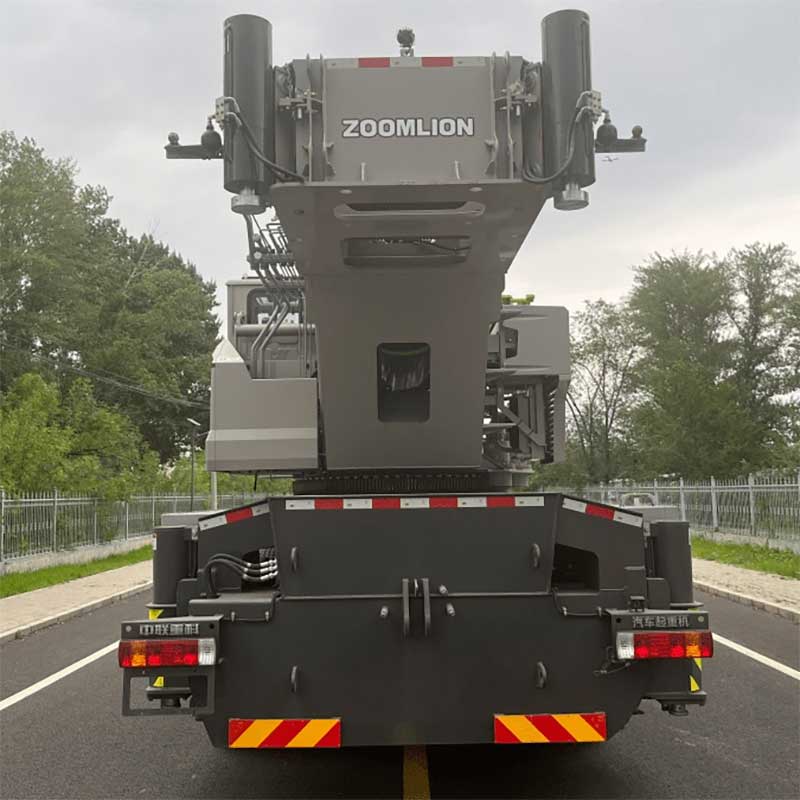

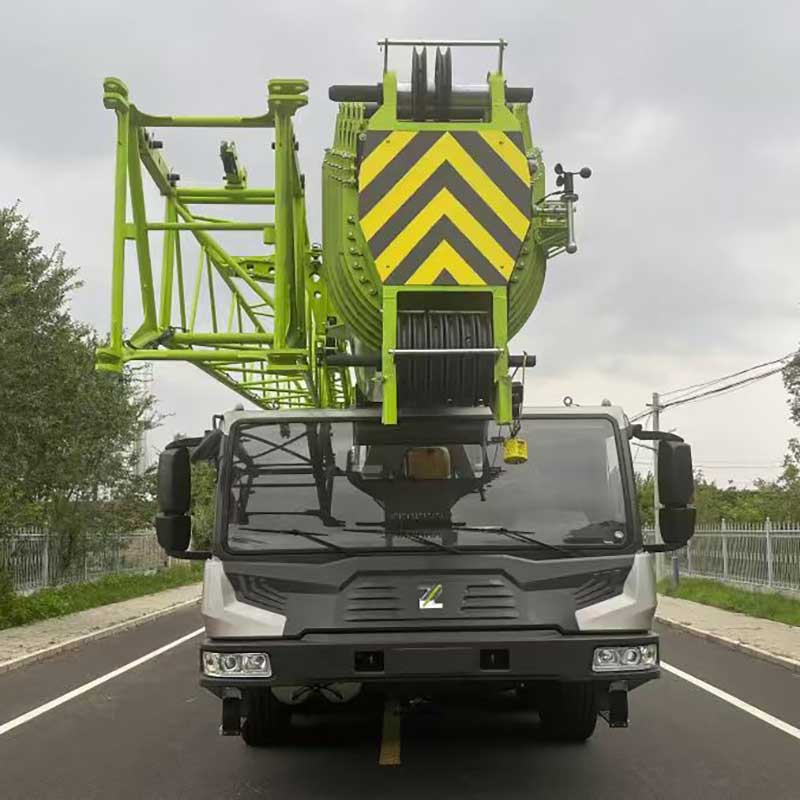

رافعة شاحنة زومليون ذات 5 محاور وحمولة 110 طن
-
أداء رفع رائد في الصناعة سعة 110 طن مع أقصى عزم رفع يبلغ 4292 كيلو نيوتن متر، مدعومة بذراع رئيسي بطول 76 مترًا لتحقيق مدى وقوة فائقة.
-
تنقل فعال وقوي قادرة على السير بسرعة 30 كم/ساعة مع ثقل موازن يبلغ 27 طنًا، والوصول إلى سرعة قصوى تبلغ 80 كم/ساعة من أجل عمليات انتقال سريعة ومرنة بين مواقع العمل.
-
عملية قابلة للتكيف ومستقرة يتميز بثقل موازن ذاتي التحميل يزن 42 طنًا وارتفاع رفع أقصى يبلغ 103.6 مترًا، مقترنًا بهيكل بعرض 3.0 متر لتحقيق استقرار ممتاز في الأماكن الضيقة.
الأداء المتميز
مجهزة بذراع رئيسي على شكل حرف U بطول 76 مترًا، يتميز برأس مبتكر من نوع الصفيحة وذيل ذراع مدمج، مما يوفر نسبة توصيل الذراع الرائدة في الصناعة.
يتميز بعزم رفع أقصى يبلغ 4292 كيلو نيوتن متر وقدرة رفع قصوى تبلغ 8.8 طن مع تمديد ذراع الرافعة بالكامل، مما يجعله الأقوى في الصناعة.
أداء السفر المتفوق
يضمن الهيكل العريض الذي يبلغ عرضه 3.0 متر، والمقترن بإطارات مقاس 385 ونوابض ورقية معززة شديدة التحمل، بالإضافة إلى هيكل من الفئة G، قدرة تحمل قوية للأحمال وقدرة أفضل على المرور.
بفضل محرك يوتشاي ذي الأصل الأوروبي وعلبة تروس متزامنة ذات 12 سرعة، يمكنها نقل ثقل موازن يبلغ 27 طنًا بسرعة 30 كم/ساعة، مما يؤدي إلى انخفاض تكاليف التشغيل.
تشغيل مريح وفعال
يمكن تحريك الثقل الموازن ذاتي التحميل/التفريغ الذي يبلغ وزنه 42 طنًا مسافة 550 مم للأمام أو للخلف، مما يعزز القدرة على التكيف مع العمليات في المناطق الضيقة.
تضمن مقابس الحبال سريعة التغيير عالية الكفاءة وحبال الأسلاك الفولاذية عالية القوة والمقاومة للالتواء عدم التواء الحبل، وسهولة ضبط النسبة، وتحسين كفاءة التشغيل.
تم تجهيز المركبة بمحرك عالي الأداء ونظام نقل حركة مُحسَّن لضمان إنتاج مستقر في ظل ظروف الأحمال الثقيلة.
تم تصميم تكوين المحور ونظام التعليق لتحسين ثبات القيادة وتوزيع الأحمال.
| 行驶状态总质量 الوزن الإجمالي | كجم | 53000 |
| 桥荷 الأحمال المحورية | كجم | 11300/11300/11200/11200/8000 |
| 外形尺寸 (长 × 宽 × 高) الأبعاد الكلية (L×W×H) | مم | 16470 × 3000 × 4000 |
| 下车发动机型号 طراز محرك الشاسيه | — | YCK11430-60 |
| 发动机额定功率 قوة المحرك المقدرة | كيلوواط/دورة/دقيقة | 316/1900 |
| 尾气排放限值 معيار الانبعاثات | — | 国六 (الوطني السادس) |
| 百公里油耗 استهلاك الوقود | ل | 48 |
| 最高行驶速度 ماكس. سرعة السفر | كم/ساعة | 80 |
| 最大爬坡度 ماكس. القدرة على الصعود | % | 45 |
| 最小转弯直径 دقيقة. قطر الدوران | م | 24 |
| 最小离地间隙 دقيقة. الخلوص الأرضي | مم | 330 |
| مسافة الكبح | م | 10 |
| 最大额定起重量 ماكس. قدرة الرفع المقدرة | كجم | 110000 |
| 基本臂最大起重力矩ماكس. لحظة الرفع مع طفرة القاعدة | كيلو نيوتن · م | 4292 |
| 主臂 + 副臂، 臂长最大起升高度ماكس. ارتفاع الرفع مع الرئيسي + الجيب | م | 7676.5 |
| 主臂 + 单臂،臂长最大起升高度ماكس. ارتفاع الرفع مع الطفرة الرئيسية | م | 93.5/94.2 |
| 主臂 + 双吊臂 + 副臂،臂长最大起升高度ماكس. ارتفاع الرفع مع الجيب الرئيسي + المزدوج | م | 103/103.6 |
| 主臂仰角 زاوية الازدهار الرئيسية | ° | -1 ~ 80 |
| 主卷扬单绳最大速度(第四层)سرعة حبل الونش الرئيسي (الطبقة الرابعة) | م/دقيقة | 130 |
| 副卷扬单绳最大速度(第二层)سرعة حبل الونش المساعد (الطبقة الثانية) | م/دقيقة | 120 |
| 起重臂伸出时间 وقت تمديد الازدهار | ق | 800 |
| وقت تراجع الطفرة | ق | 70 |
| 回转速度 سرعة الدوران | ص / دقيقة | 0 ~ 1.6 |
