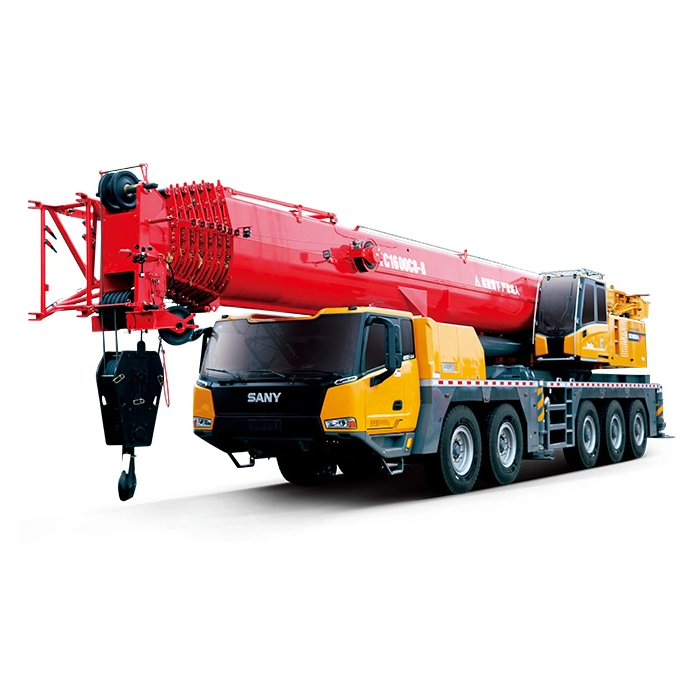

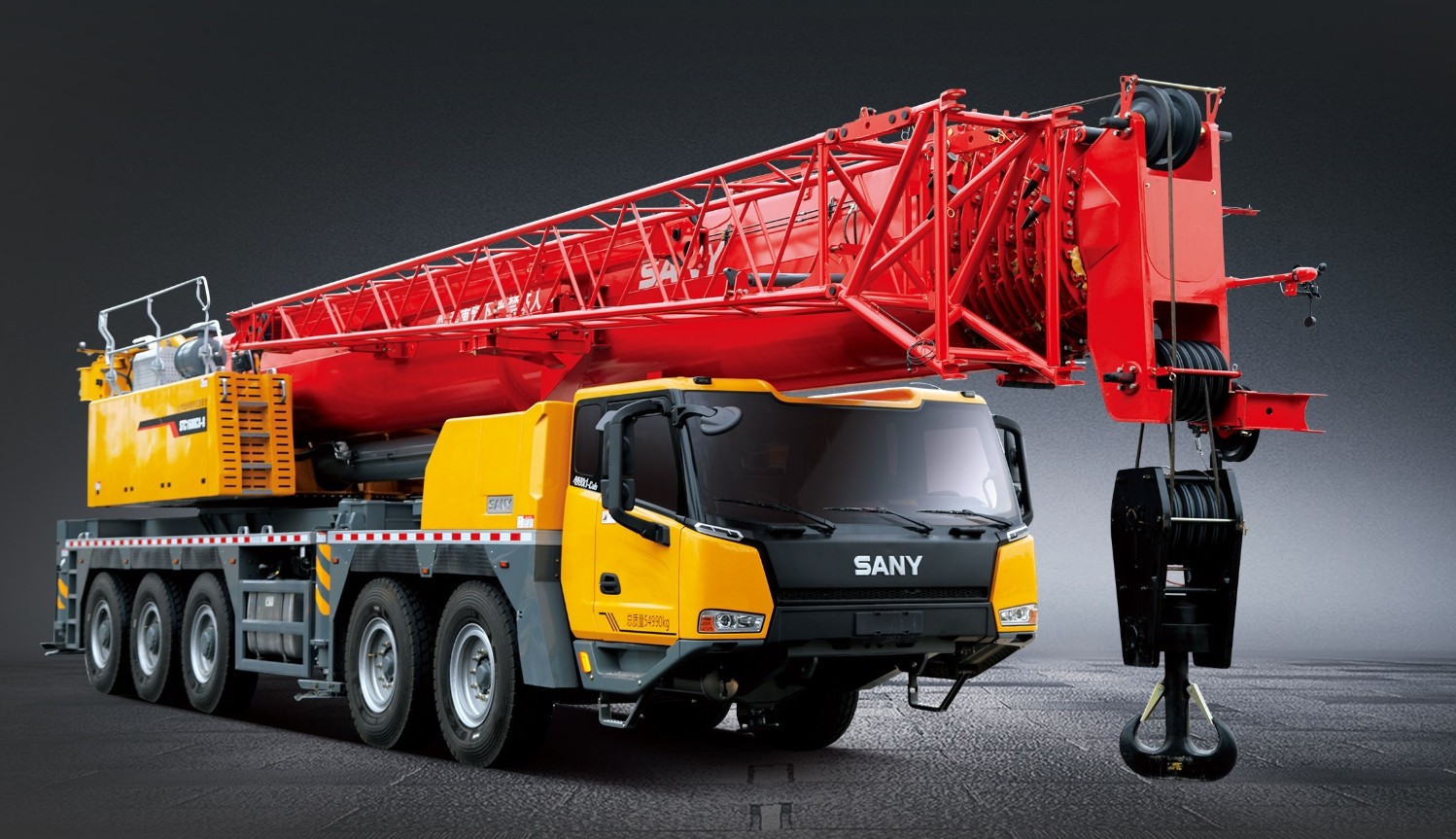

رافعة شاحنة STC1600C8-8 سعة 160 طن

رافعة الشاحنات الثقيلة SANY STC1600C8-8، بسعة 160 طنًا، تُعرف باسم "ملك التشغيل الفردي"، وتتميز بأداء رفع فائق، وسهولة نقل الأحمال الثقيلة، وتحكم ذكي. وهي مناسبة لمجموعة متنوعة من ظروف العمل الشاقة، مثل بناء الجسور ومنشآت الطاقة والمباني الشاهقة. وفيما يلي المعلومات الأساسية:

أولاً: المعايير الفنية الأساسية

1. الأداء التشغيلي

• أقصى قدرة رفع: 160 طن

• أقصى عزم رفع: 5410 كيلو نيوتن متر

• أقصى ارتفاع للرفع: 118 مترًا

• ذراع الرافعة الرئيسي الممتد بالكامل: 88 مترًا (قدرة الرفع لذراع الرافعة الممتد بالكامل: 7 أطنان)

• الشراع الأمامي: 17.5 متر

• ذراع قابل للتمديد (اختياري): 2 × 9.5 متر

• طول دعامات التثبيت (العرضي × الطولي): 8.3 × 7.7 متر

• الحد الأقصى لسرعة الخط الواحد للرافعة الرئيسية: 135 م/دقيقة

• وقت التمديد/السحب الكامل لذراع الرفع: 800/650 ثانية

• زمن الرفع/الخفض الكامل لذراع الرفع: 80/100 ثانية

• أقصى سرعة دوران: 1.5 دورة/دقيقة

2. معايير السفر والأبعاد

• أقصى سرعة سير: 85 كم/ساعة

• أقصى ميل للتسلق: 45%

• نصف قطر الدوران الأدنى: 11.75 متر

• الأبعاد الكلية (الطول × العرض × الارتفاع): 17362 × 3000 × 4000 مم

• الوزن الإجمالي للآلة: 54990 كجم

• وزن حصيرة الدعامات الجانبية: 11 طنًا

3. تكوين الطاقة

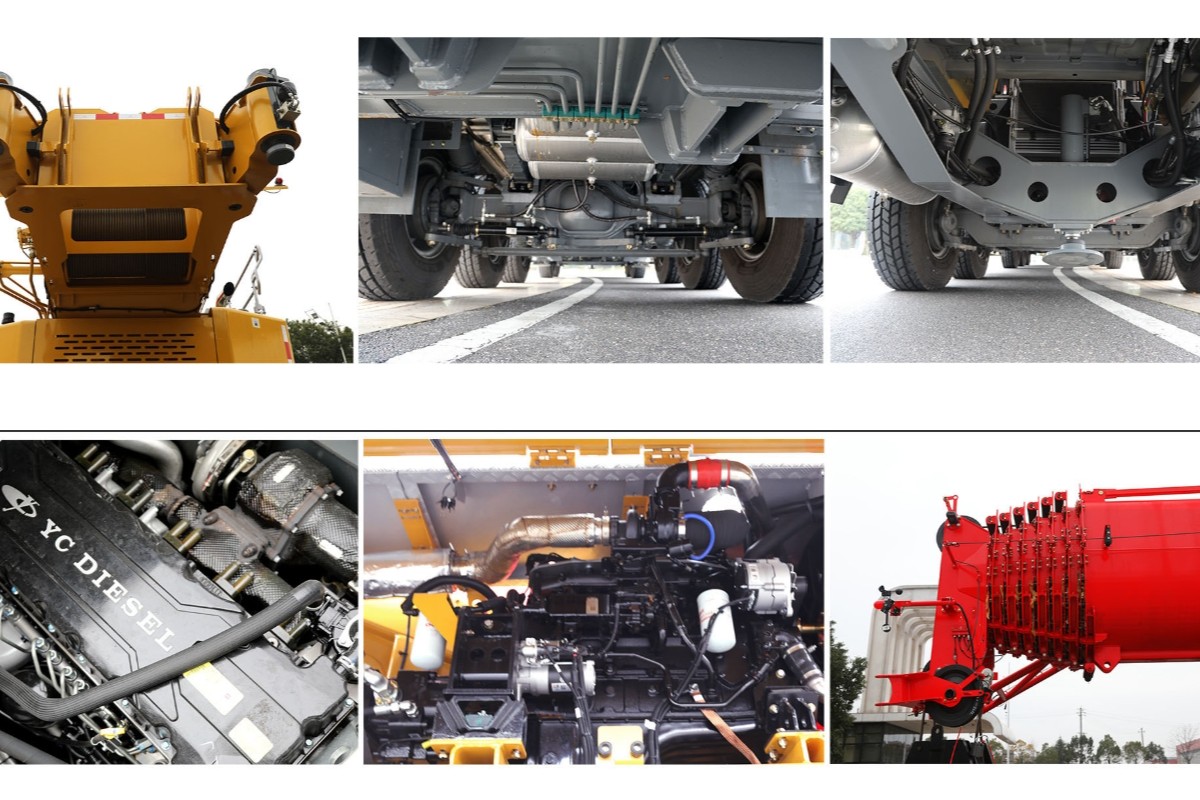

• محرك السيارة العلوي: دونغكانغ QSB5.9، القدرة المقدرة: 154 كيلوواط/2200 دورة في الدقيقة، أقصى عزم دوران: 820 نيوتن متر/1600 دورة في الدقيقة (غير متوافق مع معيار الانبعاثات من المرحلة الرابعة، لا يتطلب اليوريا)

• محرك السيارة السفلي (اختياري): Yuchai YCK11 / Weichai WP12

• يوتشاي YCK11: القدرة المقدرة 341 كيلوواط/1900 دورة في الدقيقة، أقصى عزم دوران 2200 نيوتن متر/950-1400 دورة في الدقيقة

• Weichai WP12: الطاقة المقدرة 338 كيلووات/1900 دورة في الدقيقة، أقصى عزم دوران 2200 نيوتن متر/1000-1400 دورة في الدقيقة

4. سعة الثقل الموازن

• الوزن الموازن القياسي: 57 طن (يمكن تحريكه للخلف بمقدار 1 متر، وأداؤه يعادل وزن وزن موازن 67 طن)

• سعة النقل المحملة: يمكن للرافعة حمل ثقل موازن يبلغ وزنه 27 طنًا بالإضافة إلى ذراع الرافعة وصندوق الدعامات لنقل الأحمال الثقيلة لمسافات قصيرة.

• نقل كامل للثقل الموازن: يمكن نقل الثقل الموازن المتبقي البالغ 30 طنًا بشكل منفصل بواسطة شاحنة صندوقية بطول 13 مترًا.

ثانيًا: الميزات الأساسية للمنتج

1. قدرة فائقة على التشغيل بواسطة جهاز واحد

مزودة بذراع رئيسي بطول 88 مترًا وثقل موازن كبير، توفر هذه الرافعة أداءً استثنائيًا في عمليات الرفع العالية والثقيلة والطويلة. ويمكنها إتمام عملية الرفع بالكامل دون الحاجة إلى معدات مساعدة، مما يجعلها مثالية للتشغيل المستقل باستخدام آلة واحدة.

2. نقل الأحمال الثقيلة بشكل مريح وفعال

• مجموعة كاملة من 385 إطارًا شديد التحمل مقاومًا للتآكل، ومحاور شديدة التحمل، ونظام تعليق متوازن لتوفير قدرة ممتازة على التكيف مع ظروف الطرق المعقدة.

• تعتمد تقنية التفكيك الذاتي والتجميع للثقل الموازن المساعد: يمكن لشخص واحد إكمال تحميل وتفريغ الثقل الموازن في غضون 15-20 دقيقة دون الحاجة إلى رافعات مساعدة، مما يلغي الحاجة إلى مركبات نقل إضافية للنقل لمسافات قصيرة.

3. هيكل مُعزز بأداء مُحسّن

4. تحكم مستقر وذكي

ثالثا. المزايا التقنية الأساسية

1. تصميم هيكلي متين

يتكون ذراع الرافعة الرئيسي والإطار والدعامات الجانبية من فولاذ عالي المتانة ذي مقاطع عرضية كبيرة (ذراع الرافعة الرئيسي: 1227 مم × 1078 مم؛ الإطار: 1266 مم × 810 مم؛ الدعامة الجانبية: 350 مم × 620 مم). يوفر محمل الدوران المقوى 1900 قدرة تحمل ممتازة ومقاومة عالية للتشوه.

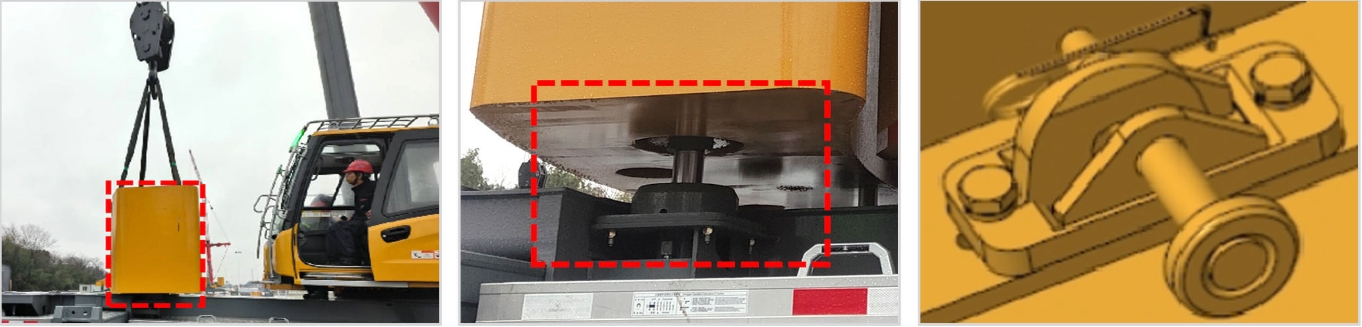

2. تقنية التجميع/الفك الذاتي للثقل الموازن المساعد

لا حاجة إلى رافعة مساعدة لتركيب أو إزالة الأثقال الموازنة؛ يمكن لمشغل واحد إكمال العملية في غضون 15-20 دقيقة فقط.

الخطوة 1: ضع الثقل الموازن على مقعد تحديد موضع الإطار.

الخطوة 02. استخدم أسطوانة الرفع لرفع الثقل الموازن (عملية يتم التحكم فيها عن بعد).

الخطوة 3. قم بتثبيت الثقل الموازن بالدبابيس، ثم اسحب الأسطوانة للخلف.

3. تصميم ثقل موازن مُراعي للجانب الإنساني

• ثقل موازن خلفي ثابت من نوع الرفع مع تركيب من نوع الدبوس، مما يوازن التكلفة ويسهل عملية الفك.

• تعمل حصائر الدعامات الخارجية شديدة التحمل التي تزن 11 طنًا على تحسين الاستقرار التشغيلي أثناء الرفع.

4. اقتصادي وموفر للطاقة

• يلبي محرك دونغكانغ العلوي معايير الانبعاثات غير المرحلة الرابعة، مما يلغي الحاجة إلى اليوريا ويقلل من تكاليف التشغيل.

• تقنية مطابقة الطاقة الديناميكية تقلل بشكل فعال من استهلاك الوقود، مما يحقق المزيد من الفوائد الاقتصادية للتشغيل على المدى الطويل.

رابعاً: نطاق التطبيق

مناسبة على نطاق واسع لمشاريع الرفع الثقيلة مثل بناء الجسور، وتركيب أبراج الخطوط، وتركيب الهياكل الفولاذية، وبناء المباني الشاهقة، وبناء مرافق الطاقة، وبناء السكك الحديدية/الأنفاق، ويمكنها تلبية متطلبات الرفع عالية الصعوبة في مختلف السيناريوهات.
